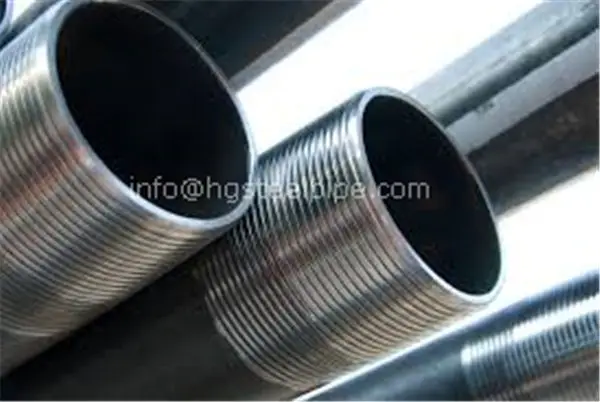

API 5CT T95 Корпус и трубки

Круглая труба → осмотр трубы → осмотр НДТ МПИ → конец продевая нитку → осмотр резьбы → соединение продевая нитку → осмотр НДТ МПИ (муфта) → фосфатирование (для соединения) → Сила соединения → Допинг теста смещения → теста → макияжа гидростатический и протекторы → покрытия применения → Измерение → упаковки → маркировки → идентификации цвета → длины и веса Складирование

АСТМ/АСМЭ
Наименование товара	Исполнительный стандарт	Размер (мм)	Стальной код/стальная ранг
КАРТЕР И ТРУБЫ	API 5CT	Кожух: ОД 4 1/2»-20 "(114,3 мм-508 мм) Трубопровод: ОД 2 3/8" - 4 1/2» (60,3 мм-114,30 мм) ВЕС: 0. 205 "-0635"	H-40, J55, K-55, N-80, C-75, L-80, C-90, P110, T-95
Нефтяная и газовая промышленность- Стальные трубы для использования в качестве обсадных или НКТ для скважин	СИ/Т 6194/БС ЭН ИСО 11960/НФ M87-207	Кожух: ОД 4 1/2»-20 "(114,3 мм-508 мм) Трубопровод: ОД 2 3/8" - 4 1/2» (60,3 мм-114,30 мм) ВЕС: 0. 205 "-0635"	H-40, J55, K-55, N-80, N80Q, C-75, L-80, C-90, P110, T-95
БЕЗШОВНАЯ СТАЛЬ МАСЛЯНЫЙ КАРТЕР, ТРУБЫ И БУРОВЫЕ ТРУБЫ	JIS G3439	Кожух: ОД 4 1/2»-20 "(114,3 мм-508 мм) Трубопровод: ОД 2 3/8" - 4 1/2» (60,3 мм-114,30 мм) ВЕС: 0. 205 "-0635"	STO-H, STO-J, STO-D, STO-E

Согласно стандарту АПИ 5КТ, стальной материал используемый для делать поставленную заготовку трубы будет обработкой рафинировки зерна. Эта сталь должна содержать один или несколько элементов рафинирования зерна, таких как определенное количество алюминия, ниобия, ванадия или титана, так что аустенитные зерна рафинирования стали.
• Поставляемые трубы должны быть изготовлены бесшовного типа или типа EW.
• Муфты, соединительный шток и соединительные материалы должны быть бесшовными.
• Холодный-нарисованная труба трубопровода как следует будет жарой-обработанной, в противном случае не приемлема.
• Материалы приложения кожуха и трубопровода будут безшовной трубой, если другой тип не заявленный на заказе.
API 5CT стандартные технические данные для стальных обсадных труб и трубопроводов, используемых для нефтяных скважин в нефтяной и газовой промышленности.
Помимо кожуха и труб, он также включает в себя соединения щенка, соединительный приклад, соединительный материал и вспомогательные материалы, а также устанавливает требования для трех уровней спецификации продукта (PSL-1, PSL-2 и PSL-3). Требования к PSL-1 являются основой этого стандарта.
Соединения
API 5CT применим к следующим соединениям, которые соответствуют API SPEC 5B:
• SC: короткий круглый корпус с резьбой
• LC: кожух с длинной резьбой
• BC: кожух резьбы опоры
• NU: трубка без расстроений.
• ЕС: внешняя расстроенная трубка
• IJ: Интегральные соединения труб
Группы класса
• Группа 1: Все кожух и трубопровод в ранги с х, дж, к, н и р
• Группа 2: Все кожухи и трубки в ранги с к, л, м и т
• Группа 3: все кожухи и трубки класса P.
• Группа 4: весь корпус класса Q.

Методы термической обработки для кожуха и трубопровода АПИ 5КТ важный фактор для того чтобы отличаться каждая ранг. Изделия, требующие термической обработки, должны подвергаться термической обработке всего тела и всей длины. Термообработанный опрокидывающий продукт должен быть термообработанным по всей длине после опрокидывания.
Отдельно термообработанная соединительная заготовка является приемлемой. Если температура отделки выше, чем верхняя критическая температура обработанной стали и труба с воздушным охлаждением, она должна считаться нормализованной.
В случае сварочного типа сварной шов должен подвергаться термообработке до минимальной температуры 540 ℃(1000 ° F), или для создания незакаленной структуры мартенсита в сварном швах должен использоваться определенный метод обработки.
N80 Тип 1 и Тип Q
Изделия из стали марки N80 типа 1 должны быть нормализованы или нормализованы и отпущены по выбору производителя.
Изделия из стали N80Q должны быть закалены и отпущены.
R95
Сталь марки R95 должна быть закалена и отпущена.
L80
Когда закаленный на температурах под 620 ℃(1150 ° Ф), и Кр ранга 13 ранга Л80 может быть охрупчен.
Выпрямление
R95
Кожух и трубопровод Р95 не будут протягиваны или расширены холодная деятельность после окончательный закалять, за исключением холодной деятельности которая необходима для нормальный выправлять и не больше чем 3% из деятельности обжатия холодной.
M65 и L80
За исключением холодной деятельности требуемой для нормальный выправлять, стальные продукты ранга М65 и Л80 не будут холодным работаемым после окончательной термической обработки.
C90 и T95
Продукты C90 и T95 могут быть выпрямлены с холодным вращением, но труба должна быть нагрета до минимальной температуры 480 ℃(1000 ° F) градусов для снятия напряжения после выпрямления. При необходимости допускается легкое правление кляпом для изделий из стали марки С90 и Т95.
К110
При необходимости, продукт будет холод-повернут выправленный и впоследствии стресс-спущенный на температурах между 30 ℃то 55 ℃ (50 ° Ф к 100 ° Ф) под температурой определенной финалом закаляя, или горяч-повернутый выправленный на температурах не больше чем 165 ℃ (300 ° Ф) ниже окончательной указанной температуры отпуска. При необходимости разрешается делать легкое выпрямление кляпа.

Продукт должен соответствовать требованиям к растяжению, указанным в этом стандарте. Растягивающие свойства расстроенного кожуха и трубопровода (за исключением удлинения) должны соответствовать требованиям корпуса трубы. В случае возникновения спора свойства области расстроения (за исключением удлинения) должны определяться путем вырезания образца из расстроенной области.

Труба должна поставляться в соответствии с размерами, толщиной стенки и допусками масс, указанными в заказе. Другие простые размеры торцевой трубы и толщины стенок доступны после покупки и согласования с производителем. Муфта, соединительные материалы и вспомогательные материалы должны поставляться в требуемом размере заказа, или размер соединительного материала должен быть таким, как указано во внутренних требованиях производителя.
Точность всего измерительного оборудования, используемого для приема или отклонения, должна проверяться не реже одного раза за одну рабочую смену, за исключением резьбовых кольцевых датчиков, штепсельных датчиков и весовых инструментов.
Согласно положениям настоящего стандарта, если калиброванное или верифицированное измерительное устройство подвергается ненормальным или суровым условиям, достаточным для того, чтобы повлиять на его точность, оно должно быть повторно калиброванное или верифицированное перед дальнейшим использованием.

Нижеприведенные допуски применяются к наружному диаметру, D, кожуха и трубопровода:

Для расстроенного интегрального соединения труб
Следующие допуски применяются к наружному диаметру корпуса трубы непосредственно за расстроенной на расстоянии приблизительно 127 мм (5,0 дюйма) для размеров этикетки 1: 5-1/2 и меньше и на расстоянии, приблизительно равном наружному диаметру для размеров больше, чем этикетка 1: 5-1/2. Измерения должны быть сделаны с помощью штангенклеров или щелчковых датчиков.


Толщина стенки
Допуск для толщины стены кожуха и трубопровода-12.5%.
